Gleichstrommotoren mit Planetengetriebe
>
Serie PG429

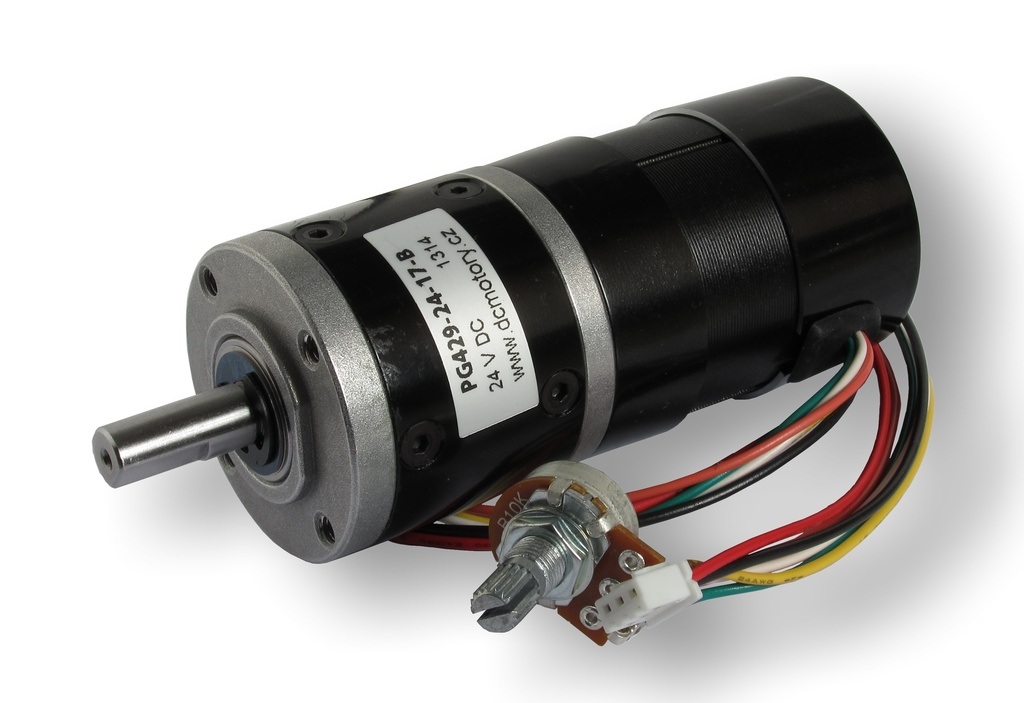

BLDC-Motor Serie PG429 mit Planetengetriebe
Drehmoment: 3,6...30 kg-cm
Drehzahl: 1,3...314 U/min
Spannung: 24 V
Durchmesser: 42 mm
Drehzahl: 1,3...314 U/min
Spannung: 24 V
Durchmesser: 42 mm
- Bürstenloser Gleichstrommotor
- Enthält Steuergerät
- Einfache Einstellung von Drehrichtung und Drehzahl
- Planetengetriebe mit Metallzahnrädern (außer erste Stufe)
- Die Abtriebswelle ist in einem Kugellager untergebracht
Diese Motoren-Serie kann mit einem 1:1-Winkelgetriebe geliefert werden.
Motoren und Getriebe
| Untersetzungsverhältnis | 14:1 | 17:1 | 24:1 | 49:1 | 61:1 | 84:1 | 104:1 | 144:1 | 212:1 | 294:1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 V | Nennmoment [kg-cm] | 2,5 | 3,0 | 4,2 | 7,4 | 9,1 | 12,6 | 15,6 | 20 | 25 | 25 |
| Nenndrehzahl [U/min] | 287 | 232 | 163 | 80 | 63 | 43 | 34 | 24 | 16,6 | 12,3 | |
| 24 V | Nennmoment [kg-cm] | 3,6 | 4,5 | 6,2 | 11,0 | 13,5 | 18 | 20 | 20 | 25 | 25 |
| Nenndrehzahl [U/min] | 300 | 244 | 171 | 84 | 66 | 45 | 36 | 26 | 17,5 | 13 | |
| Gewicht [g] | 431 | 431 | 431 | 491 | 491 | 491 | 491 | 491 | 541 | 541 | |
| Untersetzungsverhältnis | 504:1 | 720:1 | 864:1 | 1062:1 | 1470:1 | 2500:1 | 3000:1 | 3600:1 | |
|---|---|---|---|---|---|---|---|---|---|
| 12 V | Nennmoment [kg-cm] | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Nenndrehzahl [U/min] | 6,8 | 4,7 | 3,9 | 3,2 | 2,3 | 1,4 | 1,1 | 0,9 | |
| 24 V | Nennmoment [kg-cm] | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Nenndrehzahl [U/min] | 7,1 | 4,9 | 4,1 | 3,3 | 2,5 | 1,4 | 1,2 | 1,0 | |
| Gewicht [g] | 541 | 541 | 541 | 581 | 581 | 581 | 581 | 581 | |
Getriebespezifikationen
- Getriebespiel unbelastet ≤ 3 °
- Radiale Belastung ≤ 8 kg (10 mm ab Flansch)
- Axiale Belastung ≤ 3 kg
- Max. axiale Aufpresskraft ≤ 15 kg
- Radialspiel ≤ 0,05 mm
- Axialspiel ≤ 0,3 mm
- Umgebungstemperatur -10...60 °C
- Relative Luftfeuchtigkeit 20...85 %
| Untersetzungsverhältnis | 14, 17, 24:1 | 49, 61, 84:1 | 104, 144:1 | 212, 294:1 | 504, 720, 864:1 |
1062, 1470, 2500, 3000, 3600:1 |
|---|---|---|---|---|---|---|
| Dauerdrehmoment [kg-cm] | 8,0 | 18,0 | 20,0 | 25,0 | 30,0 | 30,0 |
| Wirkungsgrad [%] | 70 | 60 | 60 | 50 | 50 | 40 |
| Länge L [mm] | 39,2 | 45,9 | 45,9 | 52,6 | 52,6 | 59,6 |

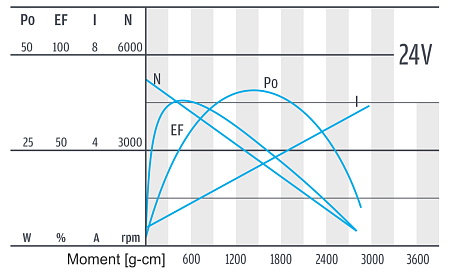

Motorspezifikationen
| Nennspannung [V] | Nennmoment [g-cm] | Nenndrehzahl [U/min] | Nennstrom [A] | Leerlaufdrehzahl [U/min] | Leerlaufstrom [mA] | Nennleistung [W] |
|---|---|---|---|---|---|---|
| 12 | 250 | 4000 | ≤1,6 | 5000 | ≤300 | 10,5 |
| 24 | 370 | 4200 | ≤1,1 | 5000 | ≤250 | 16,2 |

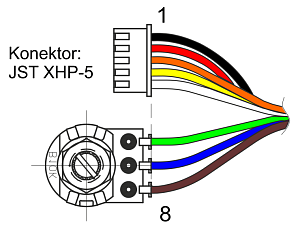

Verdrahtung der Leiter
- schwarz: Stromversorgung Motor - GND
- rot: Stromversorgung Motor + 24 V
- orange: Drehrichtung
CW - GND, CCW - nicht angeschlossen - gelb: Rückmeldung (FG), offener Kollektor, 3 PPR
- weiß: Stromunterbrechung (Ein/Aus)
+ 5 V (Aus), nicht angeschlossen (Ein) - grün: + 5 V
- blau: Drehzahleinstellung, 0 až 5 V
- braun: GND
Winkelgetriebe (optional)
Diese Motoren-Serie kann mit einem 1:1-Winkelgetriebe geliefert werden. Ausgewählte Typen von Winkelgetriebemotoren finden Sie in der Preisliste mit dem Buchstaben R. Weitere Varianten sind auf Anfrage erhältlich.
